Роликова лінійка

Матеріал з Вікіпедії — вільної енциклопедії.
No. 306 (Alvin, Тайвань) — сучасна роликова лінійка довжиною 6 дюймів

Роликова лінійка (англ. Rolling parallel ruler, Parallel glider, нім. Roll-Lineale, роликова рейсшина) — різновид лінійки поєднаної з роликами для побудови паралельних ліній, а також для використання у навігації як картометр. Є заміною Т-подібної рейсшини та креслярської дошки.

Опис

[ред. | ред. код]

Історія

[ред. | ред. код]
Роликові лінійки (18-19 століття)
Зовнішні зображення
Роликові лінійки (1960-1991)
(U.S. Patent 5,174,036)

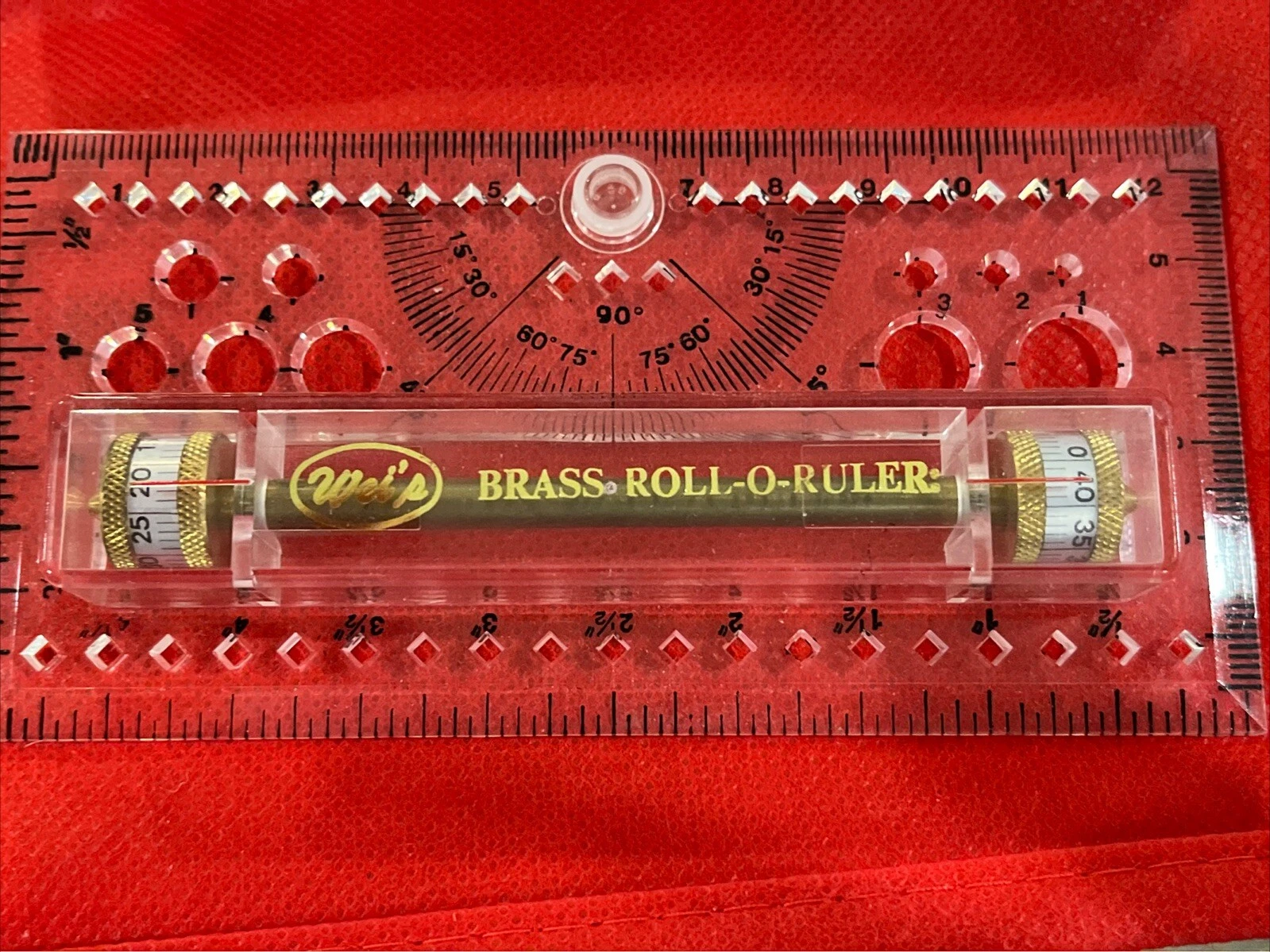

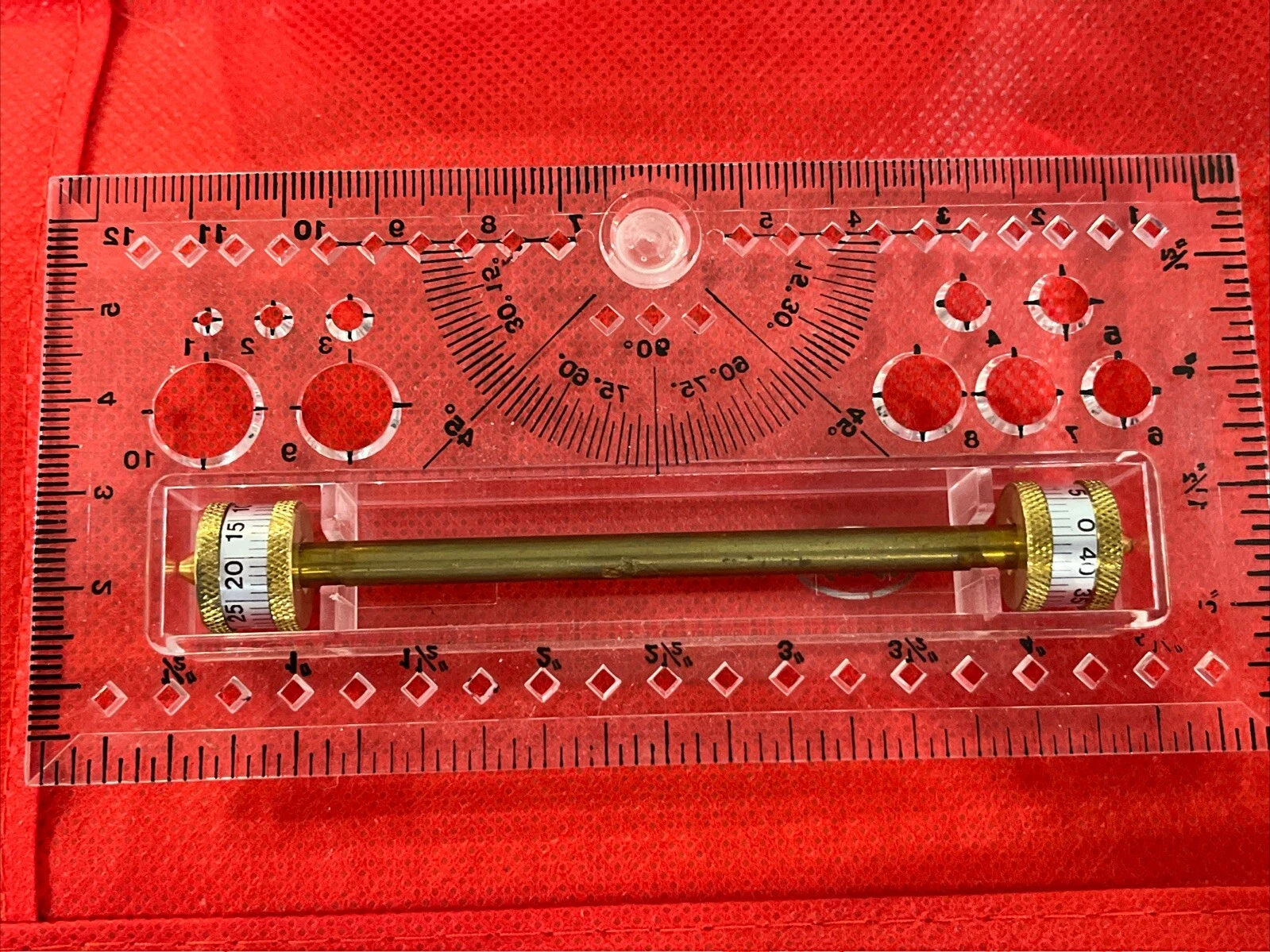

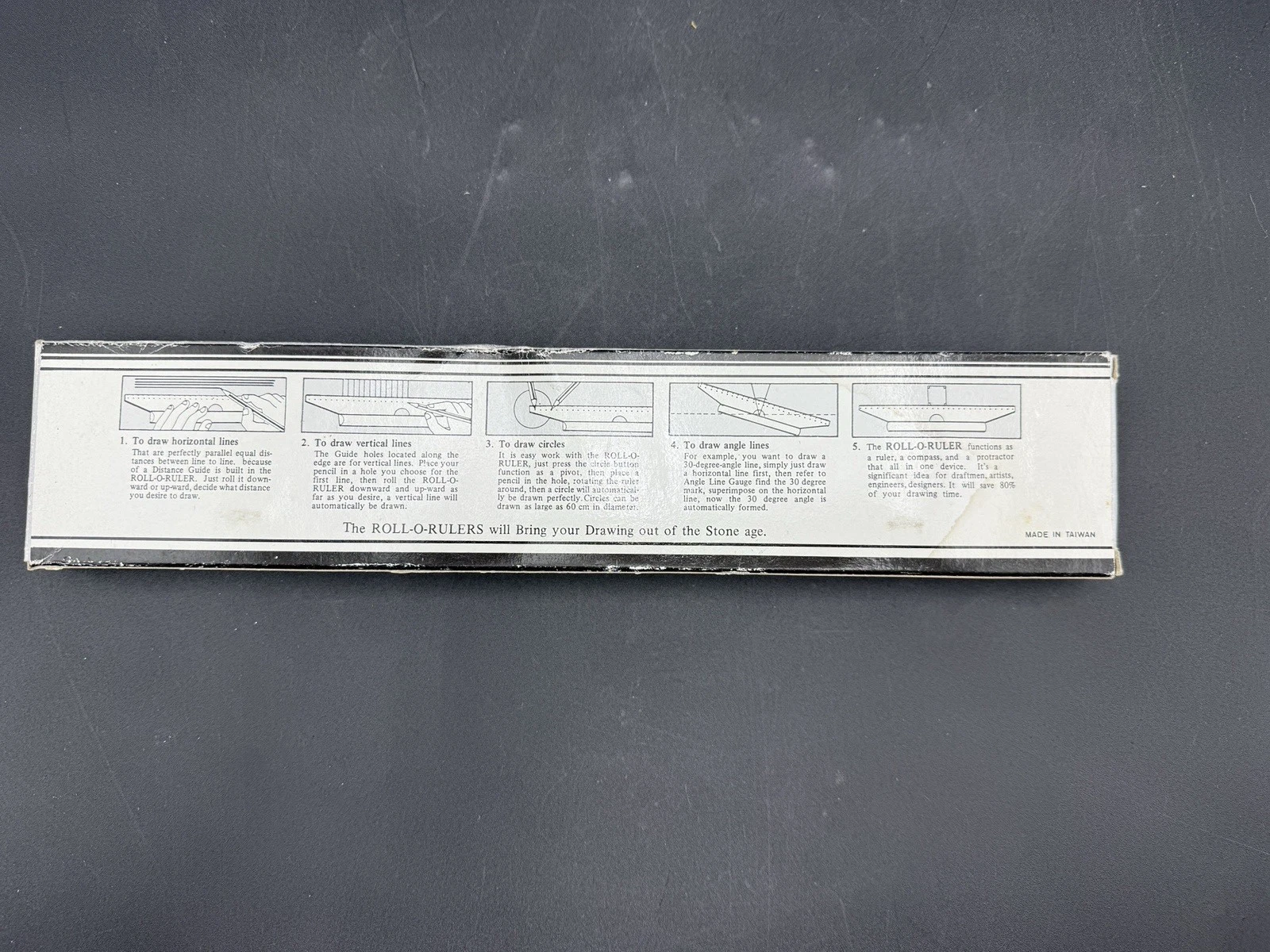

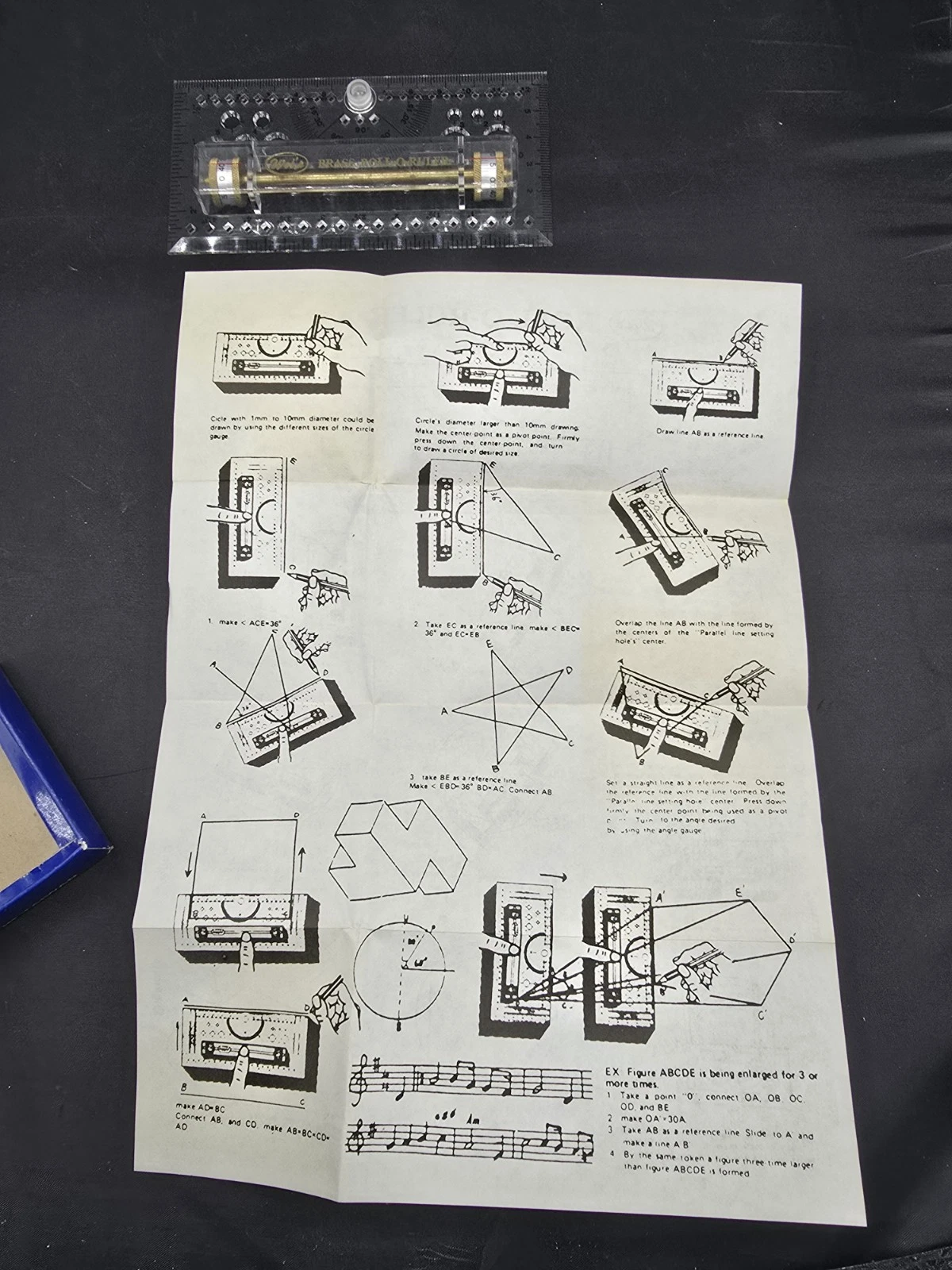

Wei's Brass Roll-O-Ruler / низ / інструкція: C.1, C.2 (Тайвань)

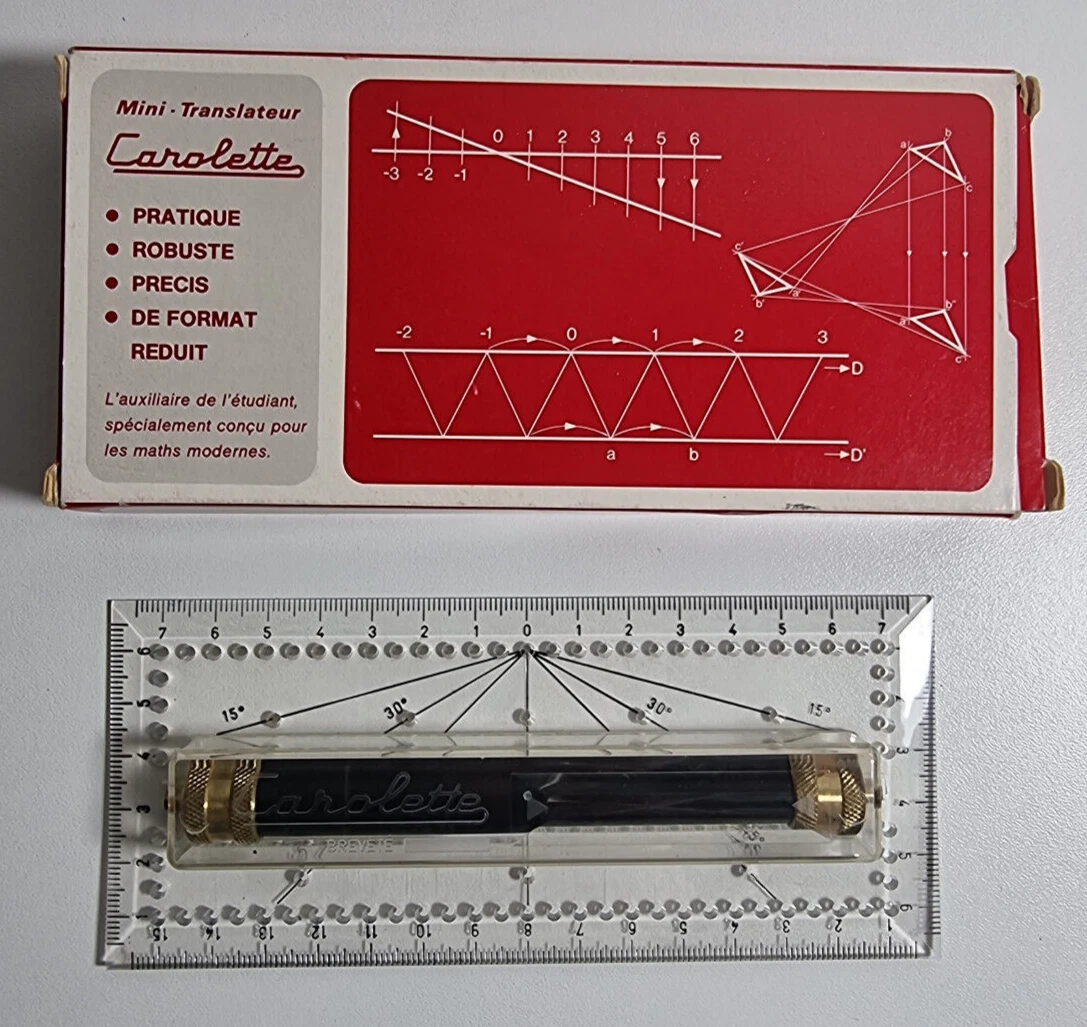

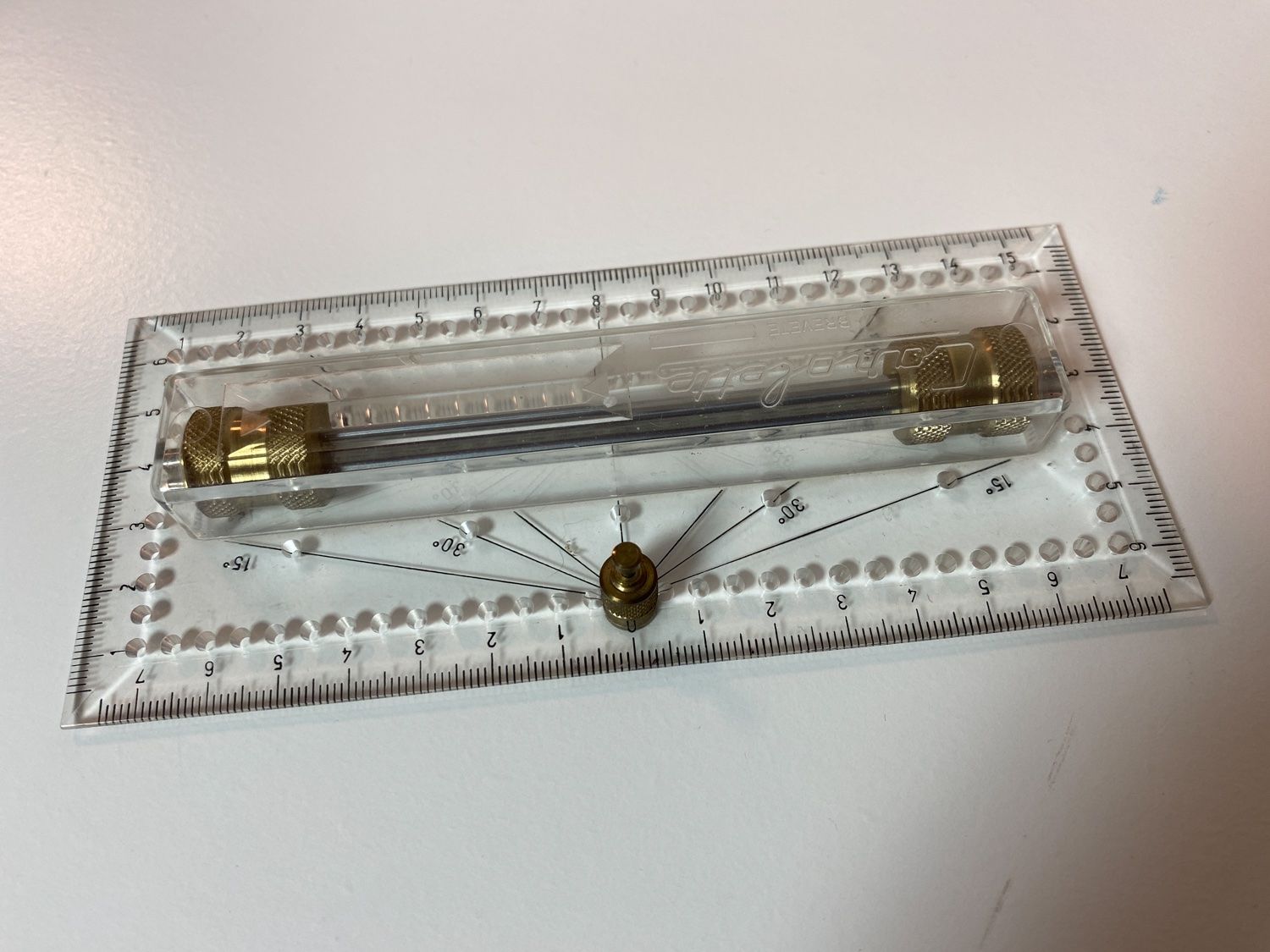

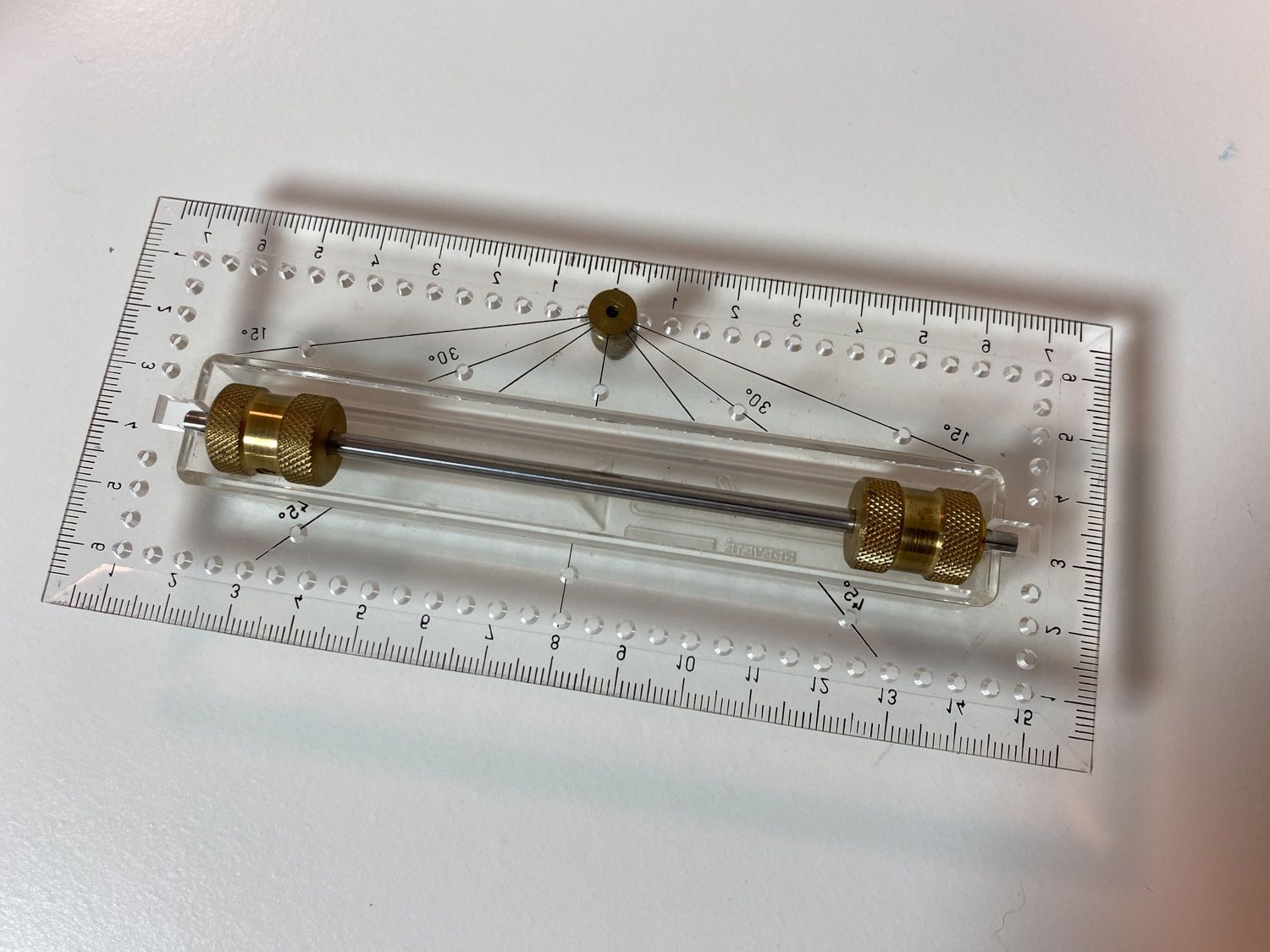

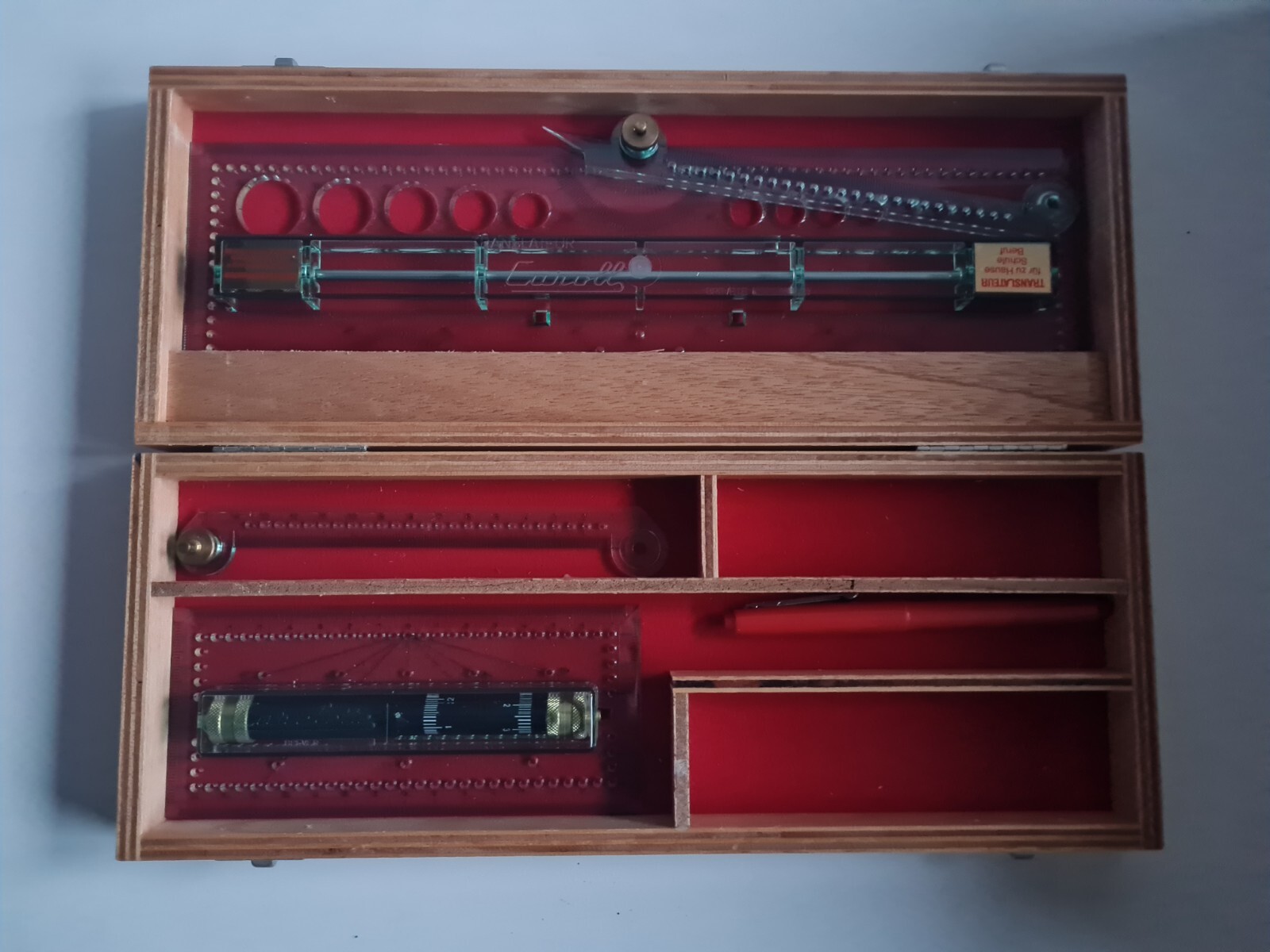

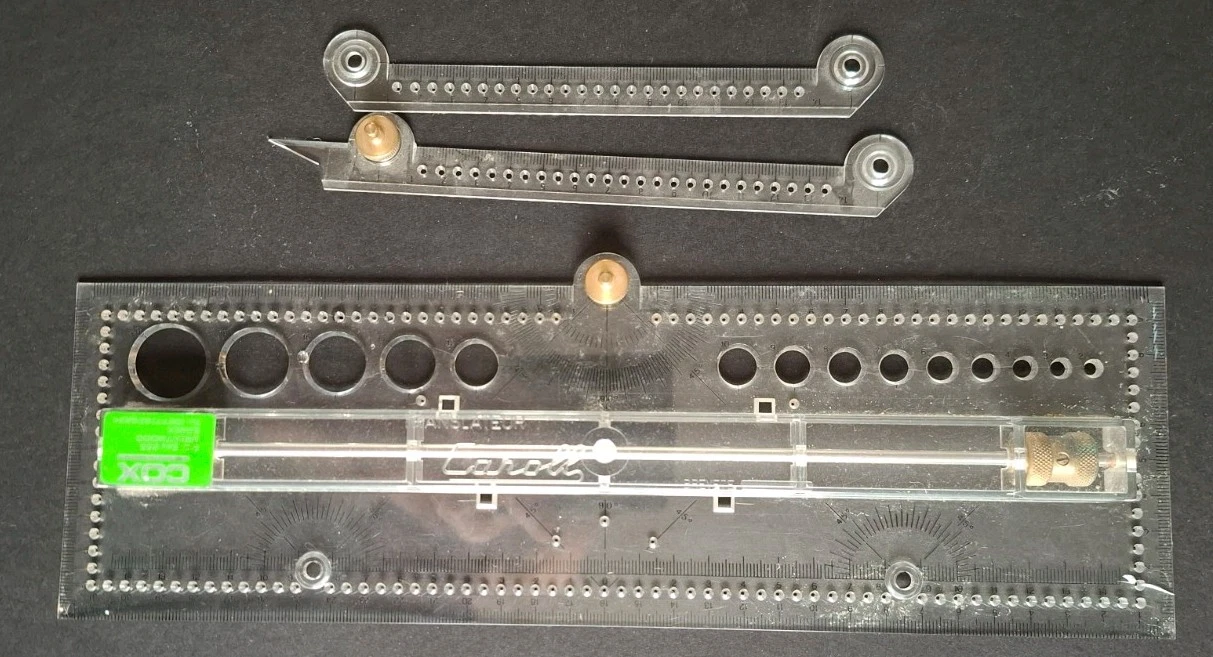

Carolette mini-translateur / низ / Caroll translateur universel / набір / інструкції: 1/2 (COBEDIX, Бельгія/Англія)

Найпростішими обертовими лінійками є циліндричні й огранені стержні та рейки[note 1], які перекочують вздовж аркуша[4].

Лінійки з рухомими роликами, які заміняють рейсшину[5][6], почали виготовляти з 17-го століття, переважно для потреб мореплавців для роботи з портоланами при плануванні курсу плавання.

У 1771, George Eckhardt поєднав лінійку та металевий вал з роликами, патент на винахід якої надав лондонській фірмі Dollond[7]. Наприкінці 18-го століття брати Peter та John Dollond рекламували чотири види лінійок:

  • лінійку без маркувань із накатаними роликами;
  • лініку з вигравіюваними шкалами на роликах (лімб-курвіметр);
  • лінійку з вигравіюваними шкалами вздовж граней[8];
  • лінійку, яка мала циферблат годинникового типу приєднаний до роликів[9].

Через масивність металевого валу та наявність роликів котится за інерцією, у зв'язку з чим отримала назву "інерційна рейсшина". До 21-го століття винайшли різні роликові лінійки[10][11][12][13], у тому числі роликовий косинець[14], роликовий транспортир-косинець[15][16] (безроликовий транспортир-косинець відомий як Geodreieck[17][18][19], і який також використовується як рейсшина та навігаційний косинець[20], винайшли у 1964 році[21][22] та виготовляється дотепер австрійською компанією Aristo (de)[23]) та роликову масштабну лінійку[24] (тригранна масштабна лінійка оснащена роликами).

Сучасна роликова лінійка

[ред. | ред. код]
Зовнішні зображення
Роликові лінійки (1991-тепер)
(U.S.Patent 5,050,309, U.S.Patent 3,158,73S)

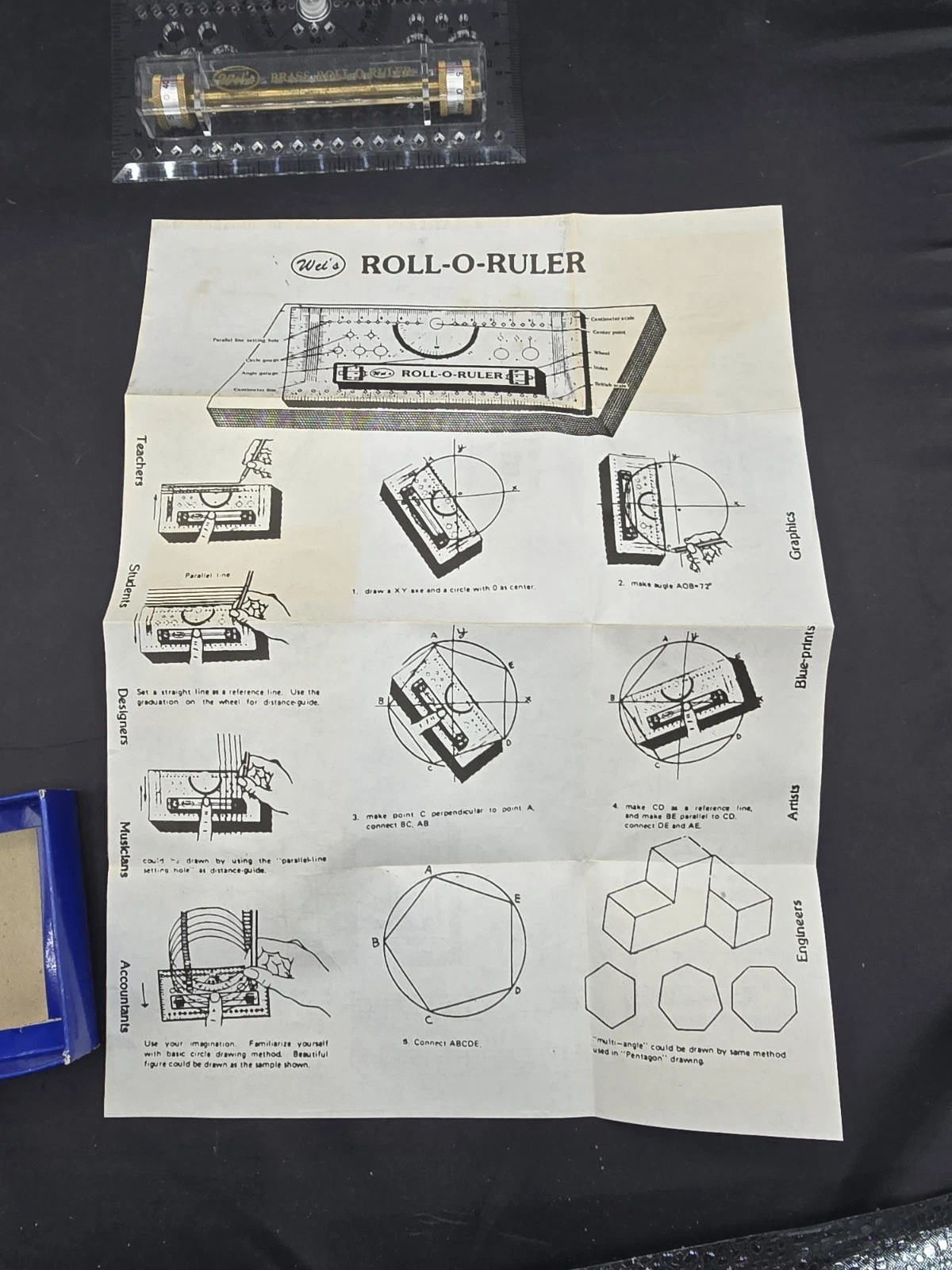

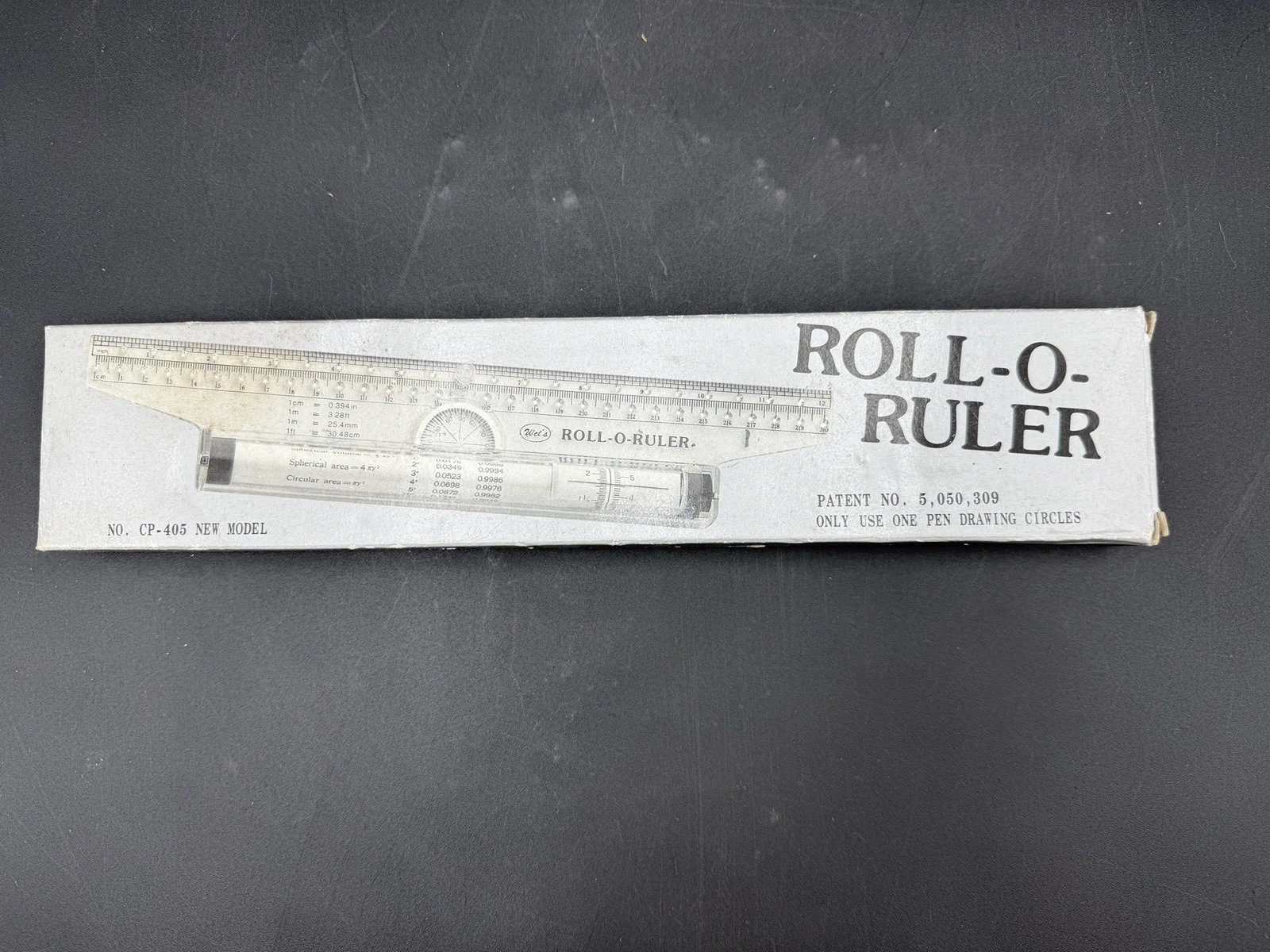

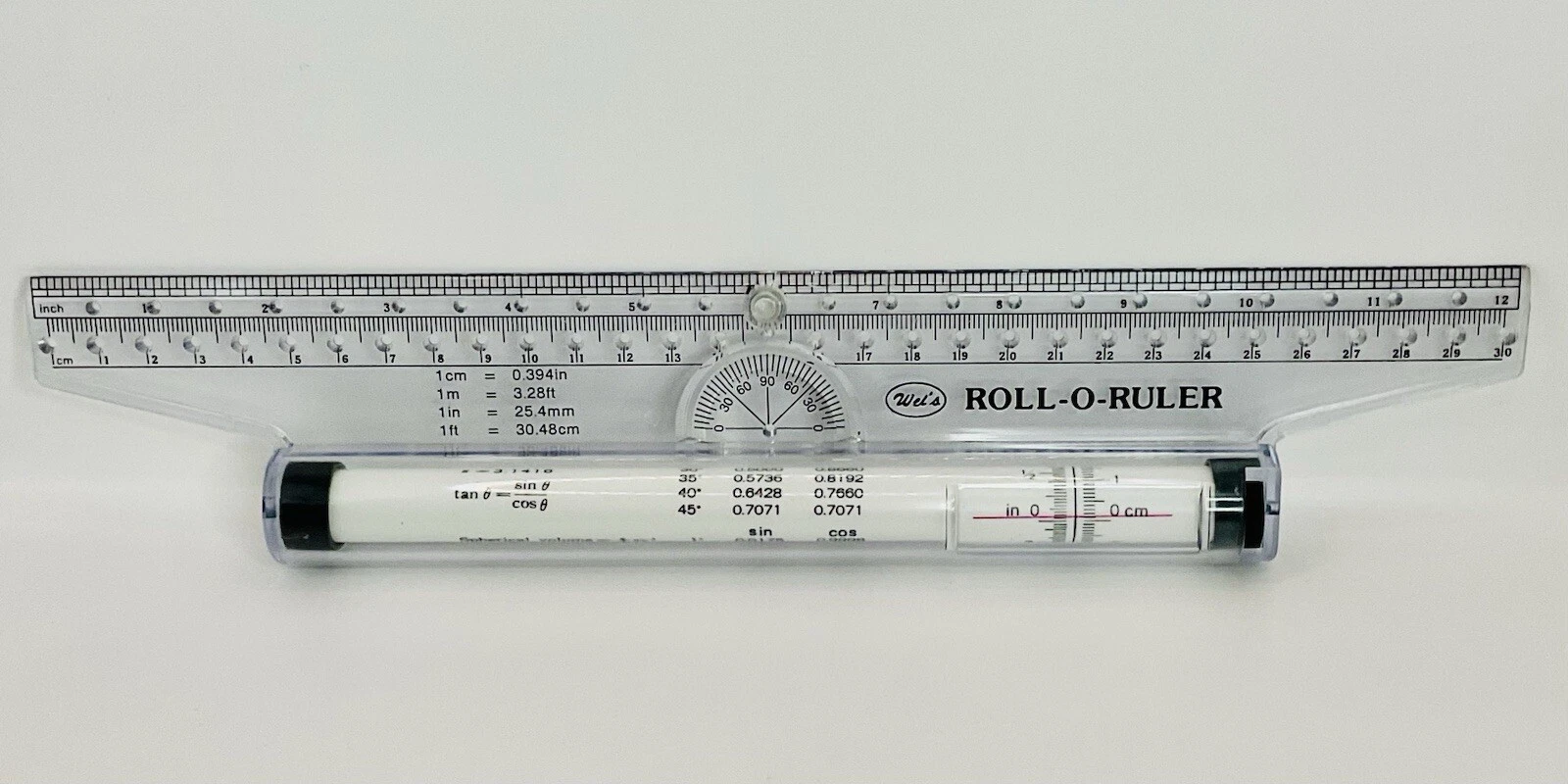

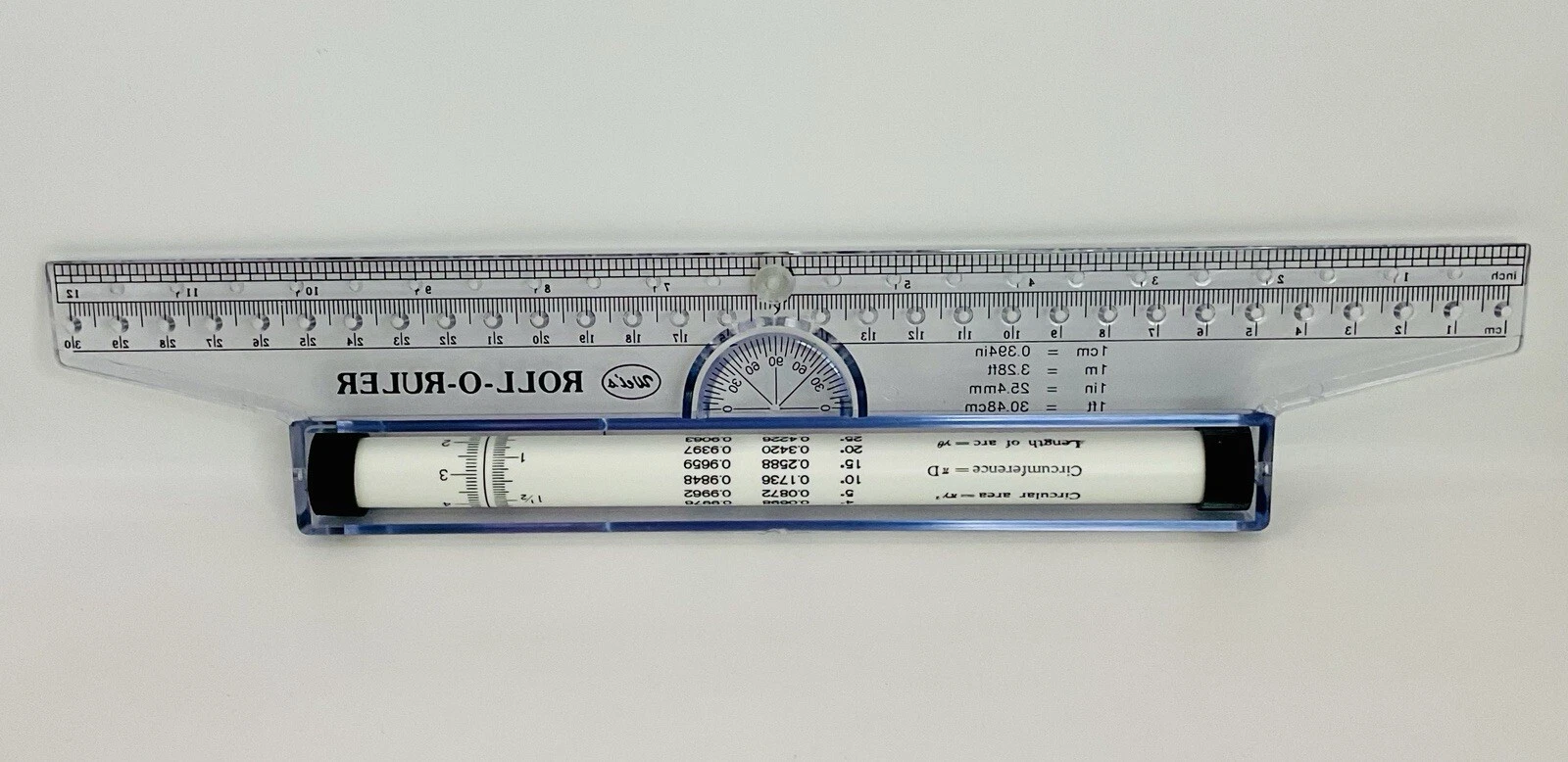

Wei's Roll-O-Ruler, No. CP-409 / низ / пакування / інструкція (Тайвань)
Model 1205 (Hua Ching, Тайвань)
Linex RR1000 / інструкція (Hamelin, Данія)

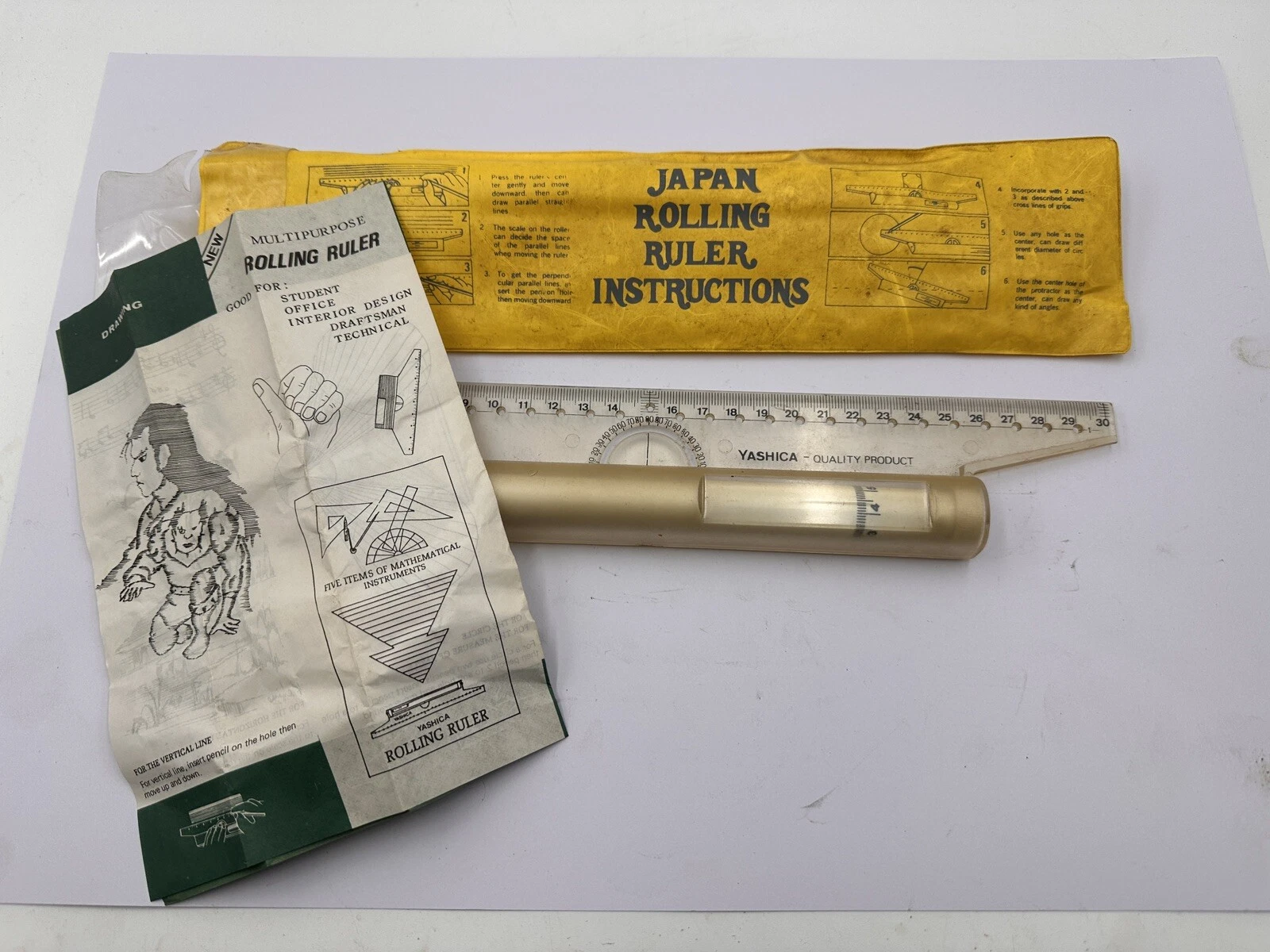

Rolling Ruler (Yashica, Японія)

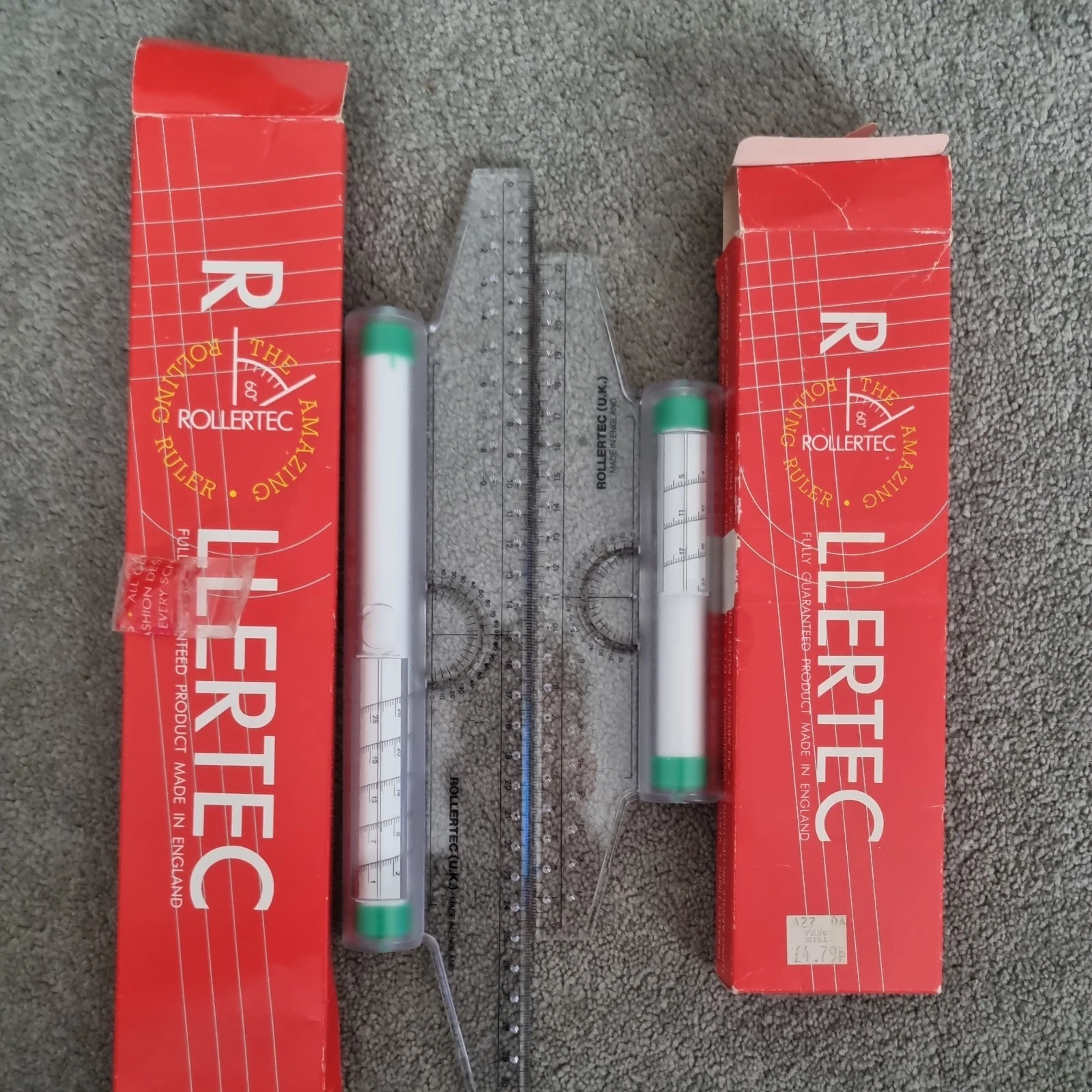

Rollertec (Rollertec, Англія)
Roll-Lineal, 8400 / інструкція (Rumold, Німеччина)
Р-220Д / Р-300Д (Спектр, Україна)
BM.5833 / BM.5834 (Buromax, Україна)
Parallel Glider 295 (Alvin, Польща)

Сучасну пластикову роликову лінійку винайшов і запатентував Wang Wei у вересні 1991 року[25] (комерційна назва: Wei's Roll-o-Rule, No. CP-405[26][27]; подібні до оригінального опису у патенті лінійки виготовляють у різних країнах[28][29]). Роком раніше подав заявку на патент на майже ідентичну лінійку Adam T. Laws (патент отримав у квітні 1991), втім його лінійка має додаткові трафаретні отвори і є менш поширеною серед виробників канцтоварів[30]. Маса пластикової роликової лінійки (довжиною 12 дюймів/30 см, з металевим осердям валу роликів) близько 100 грам. Подібні роликові лінійки поєднують у собі кілька інструментів[31][32]:

  1. лінійка для вимірювання і креслення відрізків (зазвичай довжиною 6" або 12", еквівалентною 15 см та 30 см відповідно; шкали часто є подвійними — у дюймах і сантиметрах);
  2. транспортир-косинець для вимірювання кутів 0°-180° та креслення відрізків під необхідним кутом (відносно лінії взятої за основу);
  3. рейсшина для креслення паралельних відрізків:
    • горизонтальних паралельних відрізків (з довільним кроком);
    • вертикальних паралельних відрізків, ортогональних до горизонтальних (з кроком 1 дюйм або 1 см, в залежності від наявності отворів на шкалі);
    • косих ліній та ортогональних їм ліній (під будь-яким кутом);
  4. циркуль для креслення кіл з радіусом кратним 1 дюйм або 1 см (в залежності від наявності отворів на шкалі);
  5. курвіметр для вимірювання відстані переміщення лінійки (шкала на валу роликів );
  6. спірограф для креслення геометричних діаграм;
  7. трафарет для креслення кіл, еліпсів, ромбів, тощо (в залежності від наявних трафаретних отворів).

На деяких лінійках додатково наносять довідкову інформацію (формули, константи, таблиі перетворення одиниць вимірювання, тощо), або додають спеціальні елементи конструкції для вирішення різних практичних задач.

Роликова лінійка Bi-Rola Rule для мореплавців (із відкидною лінійкою для планування курсу)

Програмне забепечення

[ред. | ред. код]

У більшості сучасних комп'ютерних графічних редакторів (Inkscape), САПР (LibreCAD) та наекранних лінійок (GeoEnZo, MB-Ruler) є комбінації клавіш для активації режиму прив'язки курсора до віртуальної роликової лінійки. Віртуальні роликові лінійки також є у віртуальних шкільних дошках (OpenBoard (en), GeoGebra, GeoEnZo WEB).
